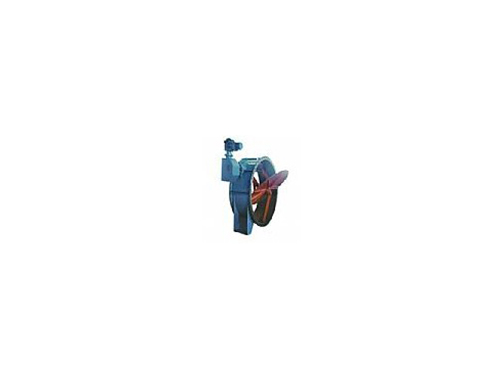

法蘭式蝶閥具有垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。

它的主要規格如下:

1、公稱通徑 DN350-DN2600

2、公稱壓力 PN6 PN10 PN16

3、Z高工作壓力MPa 0.6 1 1.6

4、密封試驗壓力MPa 0.66 1.1 1.76

5、強度試驗壓力MPa 0.9 1.5 2.4

6、適用介質 水、污水

7、軟密封介質溫度 ≤65℃ 硬密封介質溫度根據閥門材料而定
介質流速 ≤3M/S
